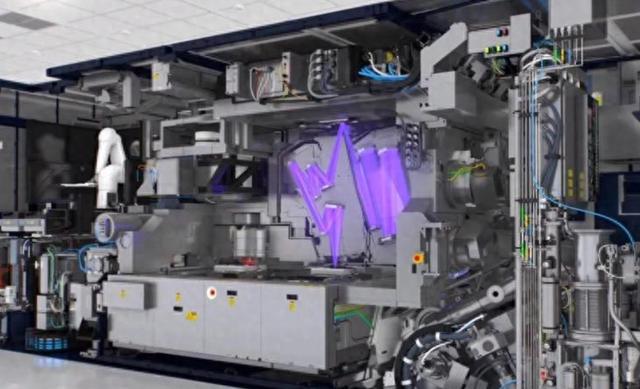

PG电子平台 PG电子网站光刻机，被誉为现代科技皇冠上的明珠，其复杂性远超一般工业设备。配置一整的光刻机，需要多达百余种甚至上千种核心部件的精准协调，每一个小小的零件都凝结了顶尖的科技智慧。特别是极紫外光（EUV）光刻机，这种代表着最尖端技术的设备，其内部零部件多达十万之巨。任何一处细微的误差，都能导致整机无法运转。
其中的投影物镜，被认为是光刻机设计中最难攻克的技术瓶颈之一。德国的蔡司公司正是这个领域的佼佼者。蔡司经过百年的技术沉淀，掌握了极高精度的光学镜片制造工艺，使其能够生产出在极短波长光源下保持极低波像差的物镜。而波像差，通俗来说，是因光线经过不同材料和中介后可能产生的失真。EUV光刻机对这一指标的要求达到了令人叹为观止的程度，蔡司必须将波像差减少到几个纳米以下。
这正是为什么如今的EUV光刻机，依赖于ASML与蔡司的独家合作。ASML制造光刻机本体，而蔡司则提供其投影物镜，二者相辅相成。荷兰的ASML之所以能在光刻机领域一骑绝尘，与蔡司不可替代的地位密切相关。投影物镜不仅昂贵（每套高达上千万欧元），而且产量极低，每年只能供应极少数几台，这也是让全世界半导体企业望而兴叹的原因。

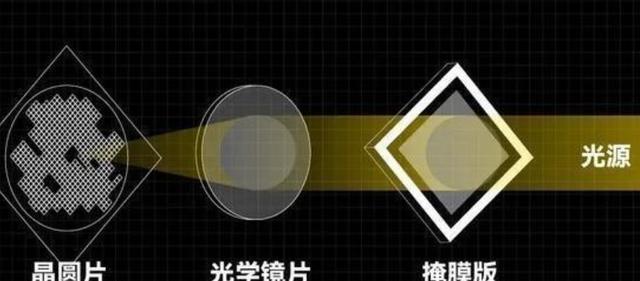

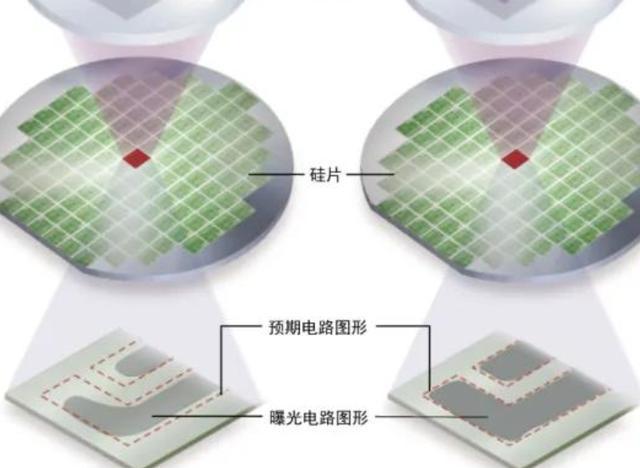

光刻机的核心在于能否将高精度图像印刻在晶圆上，而这一切都取决于光源。光刻的精度随着光源波长的缩短而提高，13.5纳米的极紫外光（EUV）是目前最精密光刻机所采用的光源。要实现这样的光源，需要工程师攻克光生、光收集、光谱纯化和均匀化四个难度极高的技术环节。尽管突破EUV光源早已成为半导体行业的共同目标，但直到上世纪末，科学家们才找到理论上的可行性模型。最终，液态锡成为最理想的选择，但理想和现实之间的距离，却远比想象中漫长得多。

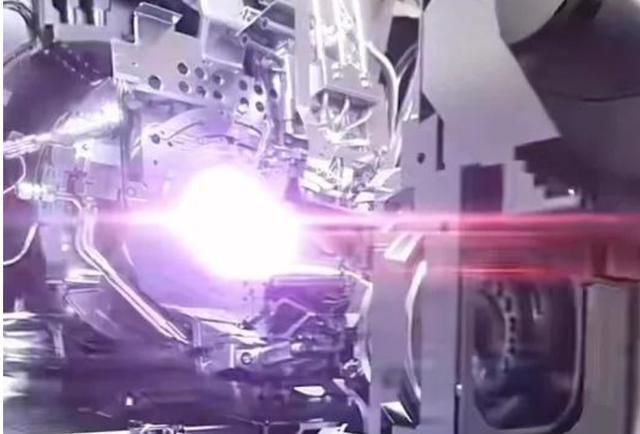

EUV光源的产生需通过高功率激光轰击液态锡滴，锡滴在受到高能量冲击后，会形成高温等离子体，进而产生波长极短的极紫外光。这种极紫外光不仅极不稳定，产生的效率也非常低。如何让液态锡滴精确悬浮，并在每秒数万次的激光轰击下维持其形态，是工程师们要面临的第一个难题。德国光源供应商TRUMPF与美国公司的合作研发，最终通过精确控制锡滴尺寸和喷射角度，勉强解决了这一问题。
时至今日，EUV光刻机光源技术已达到可用标准，活跃于全球半导体产业的最顶尖领域。然而，这样的技术造价之高，也让许多企业望而却步。据估算，EUV光源单套成本占整台光刻机总成本的近三分之一，成为这场技术竞逐的高昂门票。EUV光源的复杂性和成本，也正是光刻机研发进入顶级壁垒的重要根源之一。
在全球光刻机产业链中，虽然荷兰的ASML依靠与德国蔡司的合作在EUV技术上独占鳌头，但日本佳能和尼康同样是这一领域的顶尖玩家，尤其在DUV（深紫外）光刻机市场占据重要地位。日本厂商主攻DUV光刻机的原因并非偶然，这一方向契合其较强的光学制造传统和产业链积累，同时满足了全球对中低端芯片的庞大需求。
在这一领域，日本厂商展现了他们深厚的技术储备。尼康，作为日本最早涉足光刻机行业的企业之一，从1980年代起就开始专注于投影物镜的研发。为了保证DUV光刻机在高精度刻蚀时的稳定性，尼康采取了特殊的镜片加工工艺，每片镜头在制作过程中都要经过高温处理和低温冷却多达20次，这些过程会消除镜片内部的应力，从而确保光线通过时的波像差最低。
佳能作为另一大光刻机制造巨头，则采取了不同的技术路径来优化其光学系统。他们提出了一种多层光学处理方法，通过在镜片表面涂覆不同的薄膜层，大幅降低了透镜对光线的发散效应。在这套复杂又精致的技术支持下，佳能DUV光刻机在波长稳定性和设备可靠性上获得了不错的市场反馈，目前其产品已被许多中小型芯片厂商采用。
在EUV设备价格高昂、供应有限的情况下，DUV光刻机依然是许多芯片制造商的首选工具，特别是对于那些制造90nm、65nm甚至28nm工艺节点芯片的厂商而言，DUV技术依然足够可靠和高效。值得一提的是，日本厂商在DUV方面的努力并不仅限于现有技术，他们始终用长远的眼光看待光刻设备的未来。尼康曾公开宣布，他们正在同步开发利用深紫外到远紫外波段的新型光刻技术，以保持他们在光学系统研发上的行业领先地位。

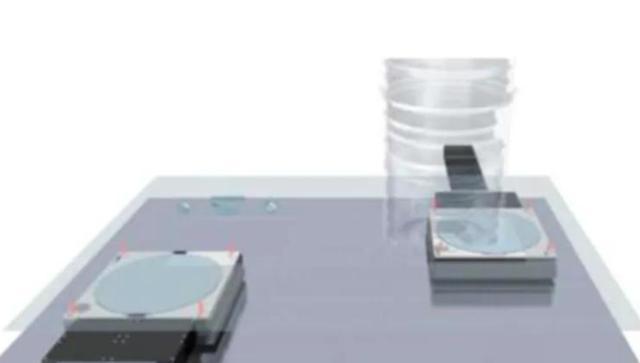

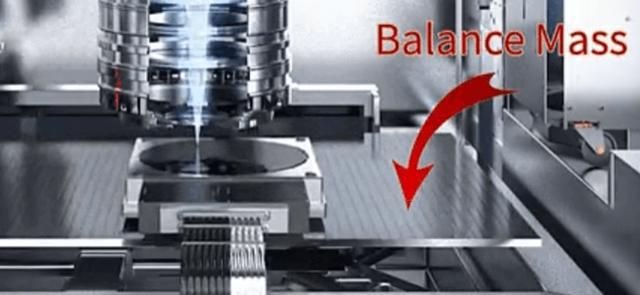

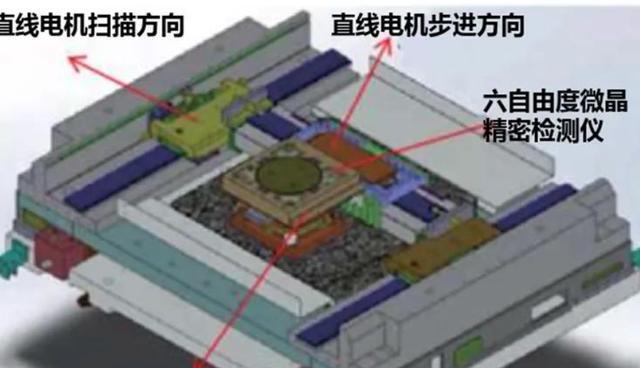

高精度的光刻，与晶圆在光刻过程中能否实现稳定无误的移动密切相关。磁悬浮滑台正是为了解决晶圆加工的精准定位问题而生。这种通过磁力驱动和约束晶圆实现无摩擦移动的平台构件，是现代光刻机中不可或缺的关键模块。
但这项技术的实现难度极高，原因在于磁性电机需要确保运动平台在无接触状态下，能够快速、平稳、准确地完成定位，而纳米级误差几乎是电子工业中的最高要求之一。不仅如此，整个运动的过程还需绝对避免震动、发热，以防止影响光刻精度。荷兰ASML公司在这一领域的成就，使得磁悬浮滑台成为其光刻机性能的一大竞争优势。据公开资料显示，ASML的顶级EUV光刻机中，每个磁悬浮滑台都由超过两万种零件构成，每台滑台耗资数百万美元以上，甚至占据整机研发成本的10%-15%。
相比之下，全球光刻设备大厂对磁悬浮滑台的研究布局相当明确，但这一技术领域并未全面解锁。例如，日本厂商的DUV光刻机虽已能够实现较高精度，但受限于其技术研发理念，磁悬浮滑台的综合性能仍难以超越ASML主导的高端技术水平。
令人遗憾的是，在磁性电机制造能力方面，国内厂商的差距尤为显著。根据自动化行业资深人士的经验，目前国内尚未见到能够完全自主研发与世界顶级光刻机相匹配的磁驱动平台的企业。一名业内人士描述这一现状时曾说道，国内电机厂商生产的磁性电机，连基本的稳定性和精度要求都很难满足，这往往是由于材料科学、加工工艺、制造设备等多重因素限制所致。而磁悬浮滑台又是一个极其复杂的系统性工程，仅靠单一企业的突破可能远远不够。
2023年，荷兰光刻机巨头ASML再次交出了一份令人瞩目的成绩单：全年交付450台光刻机，创下2153亿元的营收纪录。在半导体领域，ASML的名字近乎等同于最先进的加工工艺，从台积电到三星再到英特尔，无一不依赖其设备来生产高性能芯片。
中国对光刻机技术的追逐由来已久，但始终受到外部技术封锁与内部技术瓶颈的双重掣肘。近几年来，这一局面正在悄然改变。特别是在65nm节点DUV光刻机研发领域，中国企业首次取得了突破性进展。
2023年，一台由国内团队开发的氟化氩光刻机被工信部列入《首台（套）重大技术装备推广目录》。这一成果虽然与ASML主导的EUV光刻机尚存巨大差距，但对于许多中低端芯片制造需求而言，已经具备了市场化条件。实际上，65nm节点技术足以支持大量的应用领域，例如电源管理芯片、显示驱动芯片，以及部分汽车电子芯片的生产，这为国产光刻机打开了一扇市场之门。
突破一台DUV光刻机技术的意义，远不止于满足中低端市场的需求。接下来，光源、投影物镜和磁悬浮滑台等核心技术的突破，将决定中国是否真正能向EUV领域迈进。与此同时，华为等中国科技企业的表现也成为国际瞩目的焦点。以华为为例，该公司此前提出的“深度下沉”战略通过自研光刻辅助软件和高端芯片设计，逐步减少对国际供应链的依赖。
面对不断崛起的中国半导体产业链，国际光刻机巨头的警戒心愈发强烈。2024年，ASML总裁在一次公开讲话中明确表示，中国在光刻机研发方面的自主突破正在“破坏全球芯片产业链的平衡”。在讲话中，他特别提到华为近年来的技术发展，不点名地批评其“持续发力可能会损害整个行业生态”。
这并非ASML首次发出类似的警告。事实上，近年来国际半导体产业链中关于技术封锁和市场竞争的话题愈演愈烈。美国、日本及欧洲在某种程度上形成了一个“技术保护联盟”，以确保领先地位不被削弱。而ASML恰恰是这一联盟的核心成员之一。作为全球唯一能够量产EUV光刻机的公司，ASML在整条产业链中的地位难以撼动。
技术封锁和市场合作的平衡关系，并非总是稳固无争议的。ASML在公开场合表达对中国技术进步的不满，更多是因为自身市场份额的逐步流失。尽管目前中国尚未对EUV设备形成直接威胁，但在中低端芯片生产领域，国产光刻机正在不断蚕食一些市场份额。
站在更长远的未来看，国际巨头的担忧并非毫无根据。DUV光刻机只是中国光刻机产业链发展的第一步，如今国内已有多家科研机构和企业针对次时代技术开始布局。例如，某光学研究所正在自主研发EUV光源模拟器，用于低成本原型机测试；另一家设备厂商则通过从国际市场引进顶尖研发人员，搭建了完整的投影物镜研究团队。尽管这些举措与ASML的优势还相去甚远，但正如一名业内专家形容的那样，“中国的半导体进步是一场没有硝烟的持久战，是一种渐进式的渗透，时间会给出答案。”

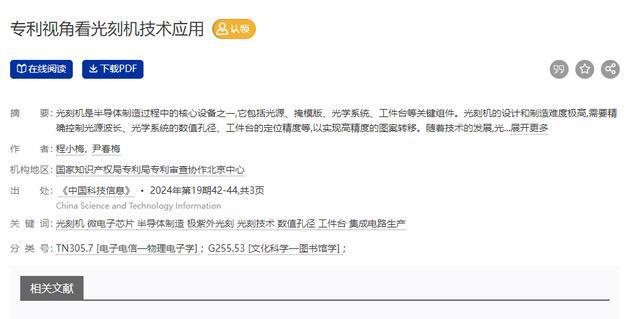

参考资料：[1]程小梅,尹春梅.专利视角看光刻机技术应用[J].中国科技信息,2024(19):42-44
